摘要：鋼中夾雜物種類很多，包括硫化物、氧化物、氮化物、氫化物等，LF主要對鋼中氧化物夾雜進行處理，氧化物夾雜主要來源于脫氧產物。從鋼中氧的來源和適合地脫氧方法、合適大小的底吹氬及攪拌軟吹時間、精煉渣工藝、鈣處理工藝等方面控制氧化物夾雜，減少夾雜物的總量和危害，從而達到生產潔凈鋼的目的。

　　A brief discussion on the control of inclusions during LF refinement

　　Shan Tianzi  Wang Chongjun  Li Lei  Kong Mingjiao

　　(Tang Shan Heavy Plate Co.Ltd. )

　　Abstract  There are many species of inclusions in steel, including sulfide, oxide, nitride, hydride, etc，LF mainly deals with oxide inclusion in steel，Oxide inclusions are mainly derived from deoxygenation products。Oxygen from steel sources and suitable deoxidization methods、Slag refining process、Calcium treatment process control oxide inclusion，Reduce the amount and hazard of inclusions，Thus the purpose of producing clean steel is achieved.

　　Keywords  inclusions control source  deoxidize  refining slag   calcium treatment

　　0 前言

　　隨著科學技術的進步，各行各業對鋼材質量和性能要求越來越高。對鋼鐵冶金行業帶來了極大的挑戰，潔凈鋼的生產技術越來越得到重視，對鋼中的非金屬夾雜氧化物控制提出了更嚴格的要求。非金屬夾雜造成鋼的組織不均勻，惡化鋼的加工性能，降低鋼的塑性、韌性和疲勞性能，氧化物夾雜主要是鋼中未上浮的脫氧產物和鋼中溶解氧凝固時析出的固體氧化物，LF生產中通過控制鋼中氧的來源、合適的脫氧和底吹氬以及精煉渣和鈣處理等有效手段控制鋼中夾雜物危害。

　　1 鋼中夾雜物

　　鋼中非金屬夾雜物主要是鋼的脫氧產物和二次氧化產物以及混入鋼中的耐火材料和爐渣。主要大型夾雜為氧化物和硫化物，其中氧化物主要是Al2O3,SiO2,CaO,MnO,FeO等，硫化物主要是MnS,CaS等。

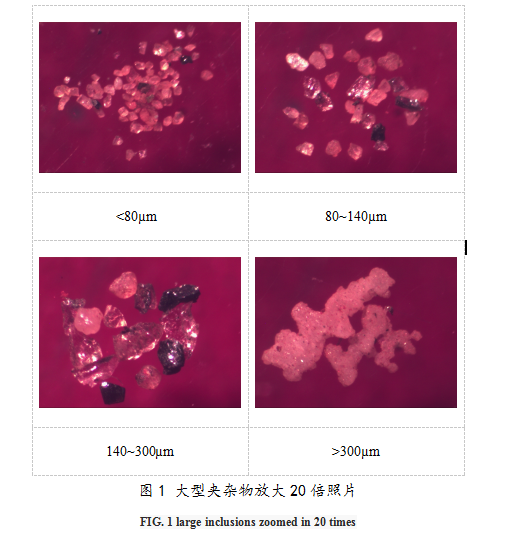

　　為了觀察夾雜物的形貌，研究其組成，取樣進行大樣電解試驗，并對大型夾雜物進行掃描電鏡觀察并對夾雜物成分進行能譜分析。電鏡中夾雜物照片如圖1.

　　并對試樣中大型夾雜物進行成分分析如圖2和表1.

　　圖2 大型夾雜物形貌

　　  FIG. 2 large inclusions

　　表1 圖2中各點夾雜物成分分析(wt%)

　　Table 1. Composition analysis of points inclusions in FIG. 2 (wt%)

　　由表知，夾雜物中O, Al，Ca，F(xiàn)e，Si占大比例，可知夾雜物中氧化物最多。

　　2 鋼中氧來源及控制

　　夾雜物中氧化物最多，研究氧化物就要研究氧的來源。

　　精煉過程氧主要來源于

　　1）上道工序-轉爐終點氧

　　2）電極加熱破壞了AL-O平衡，使鋼液自由氧上升

　　3）精練過程中氬氣過大，裸露鋼水吸氧

　　2.1 轉爐出鋼攜帶氧及控制

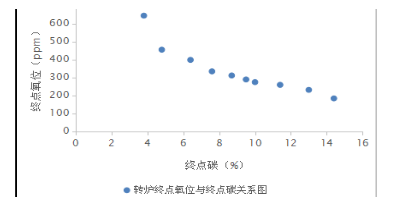

　　圖3 轉爐終點氧位與終點碳關系圖

　　FIG. 3 carbon relationship between oxygen level and end point of converter

　　轉爐終點碳對LF精煉脫氧有著重要影響，有關數據表明，鋼液中碳氧積在一定溫度下總保持一個常量^[1]。根據這個理論，終點碳低時，鋼中自由氧必定高。根據本廠生產情況，隨機抽取終點溫度在1645℃左右的十爐鋼進行定氧和取樣分析，所得數據如圖3.

　　圖示數據也表示隨著終點碳降低鋼中自由氧升高，轉爐出鋼碳越低，鋼水含氧量越高，LF脫氧越困難?？梢?，提高轉爐終點碳是降低鋼中氧含量，進而降低氧化物夾雜的有效手段。

　　2.2精煉過程鋼水吸氧

　　LF目的降低鋼中自由氧和渣中不穩定氧化物含量，盡快使脫氧產物上浮去除，用鋁完全脫氧，鋼中酸溶鋁達到0.03μ~0.05μ時，鋼液脫氧完全^[2]，這時鋼中自由氧幾乎變?yōu)锳l2O3，當電弧加熱時，高溫破壞了AL-O平衡^[3]。根據反應式1)，其反應服從亨利定律

　　K=[μAL]2[μO]3                 1）

　　lgK=-64900/T+20.63

　　高溫使K變大，鋼中鋁不變，為了維持平衡，鋼中氧就要上升，只要鋼水裸露就會吸氧。使鋼中氧含量升高。

　　其次，當鋼水脫氧完全時，氬氣開的過大，使鋼水裸露過多或時間過長，鋼水會吸收空氣中的氧。在精煉中后期，渣子造好之后，有時會出現白渣變黃甚至變黑，這種現象就是加合金或增碳時氬氣過大，鋼液吸氧導致，或者電弧高溫破壞AL-O平衡，鋼水吸氧導致。所以精練過程中要造好渣，關好爐門保證爐內還原氣氛，埋好弧，控制氬氣大小。

　　3 脫氧方法對鋼中夾雜物的控制

　　脫氧劑主要有AL、Si、Mn及其他元素（Ca、Ba、Mg）的合金，強脫氧劑能顯著降低鋼中溶解氧，復合脫氧劑控制各元素比例能得到低熔點脫氧產物。AL為強脫氧劑，與氧親和力強，成本較低，形成的夾雜物易上浮。但為了確保脫氧時夾雜物迅速與鋼水分離避免二次氧化需要加入過量鋁，多余鋁溶于鋼中。許多研究結果證實：鋁脫氧反應產物和殘留鋼中鋁會引起耐熱鋼的蠕變脆性，使鋼高溫強度降低，疲勞性能惡化^[4]。而且脫氧產物為高熔點Al2O3，澆注過程中容易造成水口堵塞。某些對鋁含量要求低和對Al2O3夾雜要求嚴格的鋼種，生產過程中應避免采用鋁脫氧。

　　[Mn]+ [O]= (MnO)            2)

　　lgK=-12760/T+5.58

　　[Si]+ O]= 1/2(SiO2)          3)

　　lgK=-15500/T+6

　　2/3[Al]+[O]=1/3( Al2O3)         4)

　　LgK=-21600/T+6.88

　　采用含鋁、錳、硅等復合脫氧劑，其脫氧能力不及鋁(脫氧能力Al＞Si＞Mn)，但可以避免鋁脫氧帶來的一系列問題，生成低熔點復合脫氧產物，例如硅錳復合脫氧劑，硅鋇復合脫氧劑，硅鋁鋇鈣復合脫氧劑等，各有優點。但成本略高于鋁脫氧。所以根據不同鋼種需要選擇合適脫氧劑。鋁脫氧要做好后續夾雜物的處理。

　　4 底吹氬對夾雜物的控制

　　吹氬是鋼液流動并與渣層反應的驅動力，良好的氬氣是保證LF脫硫和去夾雜、脫氣的至關重要的因素。根據西華特定律，一定溫度下，氣體溶解度與該氣體在氣相中分壓力的平方根成正比。鋼中氣體不斷向氬氣泡內擴散，使氣泡分壓增大，但是氣泡上浮過程中受熱膨脹，氮?dú)?、氫氣、氧氣分壓仍然保持在較低水平，繼續吸收鋼中氣體，隨氬氣泡逸出鋼液而去除^[5] 。鋼包吹氬條件下，鋼液中夾雜物去除主要依靠氣泡浮選作用，夾雜物與氣泡碰撞并黏附在氣泡壁上，隨氣泡上浮而去除。實踐證明，脫氧良好的鋼液經鋼包底吹氬后，可去除鋼中氫15%~40%，氧30%~50%，夾雜物總量可減少50%，尤其大顆粒夾雜降低更明顯。而且利用氬氣保護作用，可避免和減少鋼液二次氧化。為了實現上述功能，需要將精煉所用惰性氣體-氬氣通過透氣磚吹入到鋼包中，要保證鋼包的良好透氣性。在良好透氣性條件下，對本廠2#120tLF進行底吹研究，之前工藝是送電加熱、合金化期間：500~600 NL/min，增碳、脫硫期間：1450~1550 NL/min。

　　現改變吹氬工藝為加熱時氬氣流量300NL/min~400NL/min,

　　合金化氬氣流量400NL/min~500NL/min，

　　增碳、脫硫流量800~900 Nl/min，

　　喂線期間流量80~100 Nl/min，

　　軟吹60NL/min~100NL/min,。

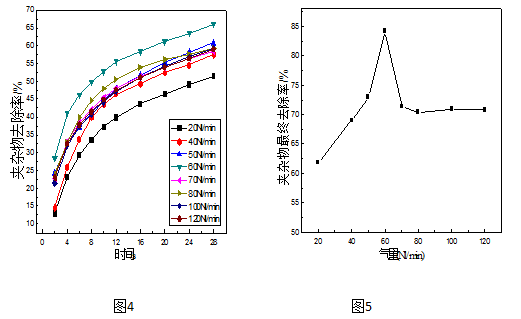

　　對軟吹期間不同氬氣流量設定進行夾雜分析，得到夾雜物去除率與氬氣流量與隨時間變化的關系圖，如圖4、圖5。

　　由圖可知夾雜物去除率隨氣量增大呈先增大后減小規律，在60左右出現峰值。可見本研究條件下，LF精煉時軟吹氣量設定為60 Nl/min時，夾雜物去除效果好。

　　表2   LF工藝優化前后A類夾雜控制水平對比(Q235B)

　　Table 2 comparison of class A inclusion control before and after LF process optimization (Q235B)

　　表3   LF工藝優化前后B類夾雜控制水平對比(Q235B)

　　Table 3 comparison of class B inclusion control before and after LF process optimization (Q235B)

　　表4   LF工藝優化前后C類夾雜控制水平對比(Q235B)

　　Table 4 comparison of class C inclusion control before and after LF process optimization (Q235B)

　　   并對LF氬氣工藝調整前后的夾雜物進行分析，得到對比表，如表2、表3、表4。根據鋼中夾雜物檢驗標準，一般認為當鋼中夾雜物尺寸不超過2.0級時，鋼的性能不會受到夾雜物影響^[6]。由表知?dú)鍤夤に噧?yōu)化后，夾雜物等級都控制在了2.0之下，顯著提高鋼的質量。

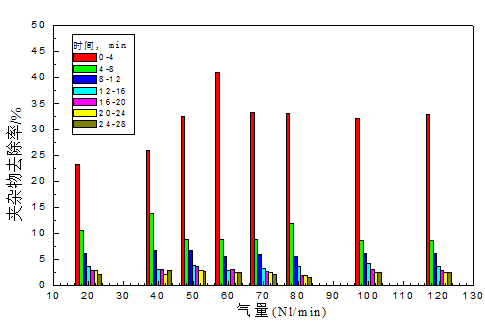

　　在合適的軟吹流量條件下，想要保證鋼中夾雜物去除效果，還要考慮軟吹時間。如圖6，為夾雜物去除率在不同流量條件下隨軟吹時間的變化規律。由圖可知，夾雜物去除主要發生在前8min；吹氣12min可去除絕大多數夾雜，綜合考慮現場生產因素與成本，我廠將現場軟吹控制在8min即可滿足生產需要與質量要求。

　　綜上，控制夾雜要加強對氬氣的控制，保證鋼包透氣良好，生產中選擇合適的氬氣流量和軟吹時間。

　　圖6  在不同氬氣流量條件下隨軟吹時間的變化夾雜物去除率情況

　　FIG. 6 the removal rate of inclusions with soft blowing time under different argon flow conditions

　　6 精煉渣工藝

　　非金屬夾雜大部分能夠上浮進入爐渣，精煉渣主要起到吸附上浮夾雜的作用，精煉過程中渣、鋼、夾雜物三者之間發生反應，夾雜物會隨著反應，形態、成分會變化，為了促進反應，改變夾雜物形態、減少危害，精煉渣要求有低熔點、良好流動性、合適精煉渣成分的特點而且精煉過程中要有充足的渣量來吸附上浮的夾雜。

　　精煉渣通過渣-鋼間反應對鋼液[Al]、[O]、[Ca]、[Mg]等進行控制，進而在通過鋼液[Al]、[O]、[Ca]、[Mg]等對夾雜物進行穩定控制，所以選用與夾雜物控制目標成分相近的精煉渣系有助于控制夾雜物的形態^[7] 。有助于夾雜物的上浮和減少夾雜物對鋼的危害。本廠采用CaO- Al2O3- SiO2渣系，成分為:CaO40%~60%，Al2O315%~30%，SiO210%~20%，配加適量CaF2約6%，此渣系經過長期實踐，取得不錯的效果保證脫硫率達70%以上。

　　7 鈣處理工藝

　　鈣處理指在鋼水中加入鈣系合金對鋼中夾雜物進行形態控制，根據實際情況我廠使用的鈣處理技術是喂線法，借助喂線機，以一定的速度將硅鈣包芯線穿過渣層打到鋼液中，達到對鋼液進行脫氧，變質處理等目的。鈣處理通過增加鋼中有效鈣含量對鋼中MnS夾雜Al2O3夾雜進行改性。

　　7.1鈣處理對Al2O3夾雜控制

　　鈣處理使鋼中大顆粒Al2O3夾雜改性成低熔點復合夾雜物，促使夾雜物上浮，凈化鋼水，同事防止水口結瘤，改善澆注性，隨著鈣質量分?jǐn)?shù)增加Al2O3夾雜將沿

　　Al2O3→CaO?6 Al2O3→CaO?2 Al2O3→CaO?Al2O3→12CaO?7 Al2O3→3CaO?Al2O3改變性質^[8]， 鈣對夾雜物反應式如下：

　　3[Ca]+( Al2O3)=2[Al]+3(CaO)                      5)

　　2[Al]+3(CaO)+3[S]=3（CaS）+( Al2O3)               6)

　　鈣對鋁變性作用實質是：鈣加入能使Al2O3變質為低熔點的鈣鋁酸鹽3CaO?Al2O3、12CaO?7 Al2O3、CaO?Al2O3、CaO?2 Al2O3和CaO?4 Al2O3等，其中前三者熔點比鋼低，凝固時呈球狀，尤其生成12CaO?7 Al2O3，可以有效避免水口結瘤。

　　7.2 鈣處理對硫化錳夾雜的控制

　　錳與硫有較強的親和力，當鋼中硫含量較高時，錳會與[S]反應生成高熔點MnS。反應式如下：

　　[Mn]+[S]=[MnS]              7)

　　鋼水凝固過程中，形成的高熔點CaS質點，可以抑制鋼水在此過程生成的MnS總量和聚集程度，并把MnS部分或全部改質成CaS，形成細小單一的CaS相或CaS與MnS復合相^[9] ，提高鋼材性能均勻性。

　　8 結論

　　為了適應發展的需要，優勝劣汰，提高產品質量，控制夾雜物對鋼的影響至關重要，其中減少夾雜物的數量和改變夾雜物的形態為主要手段，LF精煉過程中通過控制鋼中氧的來源從根本上減少鋼中氧化物、合適的脫氧方法和底吹氬以及結合精煉渣和鈣處理工藝，多管齊下，全方位控制鋼中夾雜物，達到提高鋼水質量目的。

　　參考文獻

　　[1]趙俊學，張丹力，馬杰，等，冶金原理【M】.西安；西北工業大學出版社.2002：134.

　　[2]  奧斯特，F(xiàn).鋼冶金學.北京：冶金工業出版社.1996

　　[3]  劉衛東，張新文，金鳳奎，等，LF精煉過程中氧與夾雜物控制實踐.[J]:南方金屬 2011,182，（5）,33~38.

　　[4] 朱麗慧，趙欽新，顧海澄，陸燕蓀.關于鋼用鋁脫氧的在認識.鋼鐵研究學報[J].1999.11.(4);65-69

　　[5] 李茂旺，胡秋芳，等，爐外精煉【M】，北京：冶金工業出版社.2016

　　[6] 王文軍，劉金剛，李戰軍，等，鋼包軟吹氬對鋼中夾雜物去除效果的研究.[J] 鋼鐵 2010，45，(9)，28~31

　　 [7] 何飛舟，馮聚和，柯少華，LF精煉鋼中氧化物夾雜的控制 [J]:河北理工大學學報，2011，33（3），21~24.

　　[8] 蔡開科，連鑄坯質量控制 [M].北京：冶金工業出版社，2010:216-217.

　　[9] 田陸，賀文豹，鈣處理關鍵技術 [A]:2011年全國高品質特殊鋼生產技術研討會文集 [C] :2011年

　　單天資  王重君  么敬文  郭文斌 李海洋

　　(唐山中厚板材有限公司)
